名称：LH-DGN-I多功能录井仪

产品原理

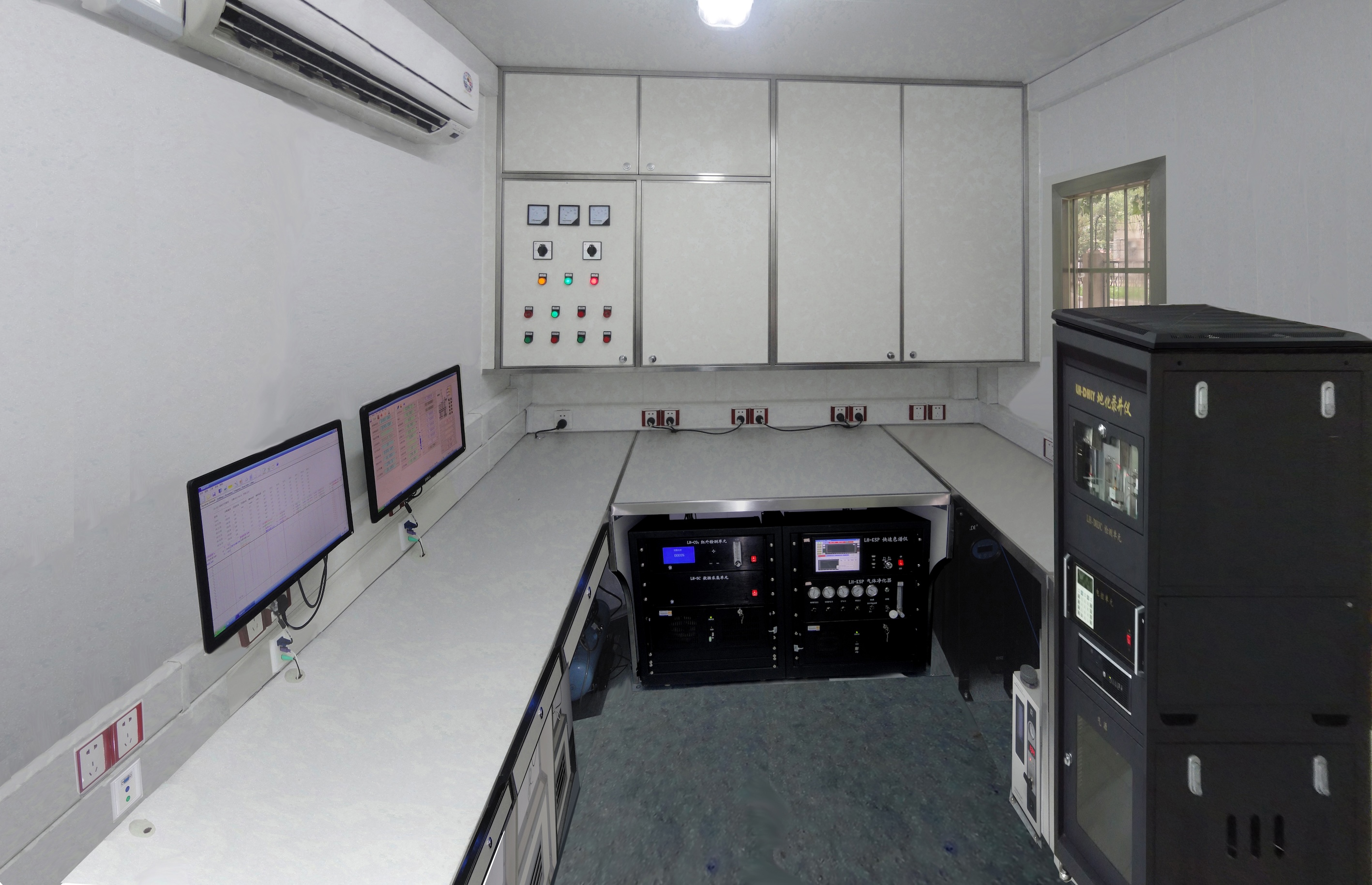

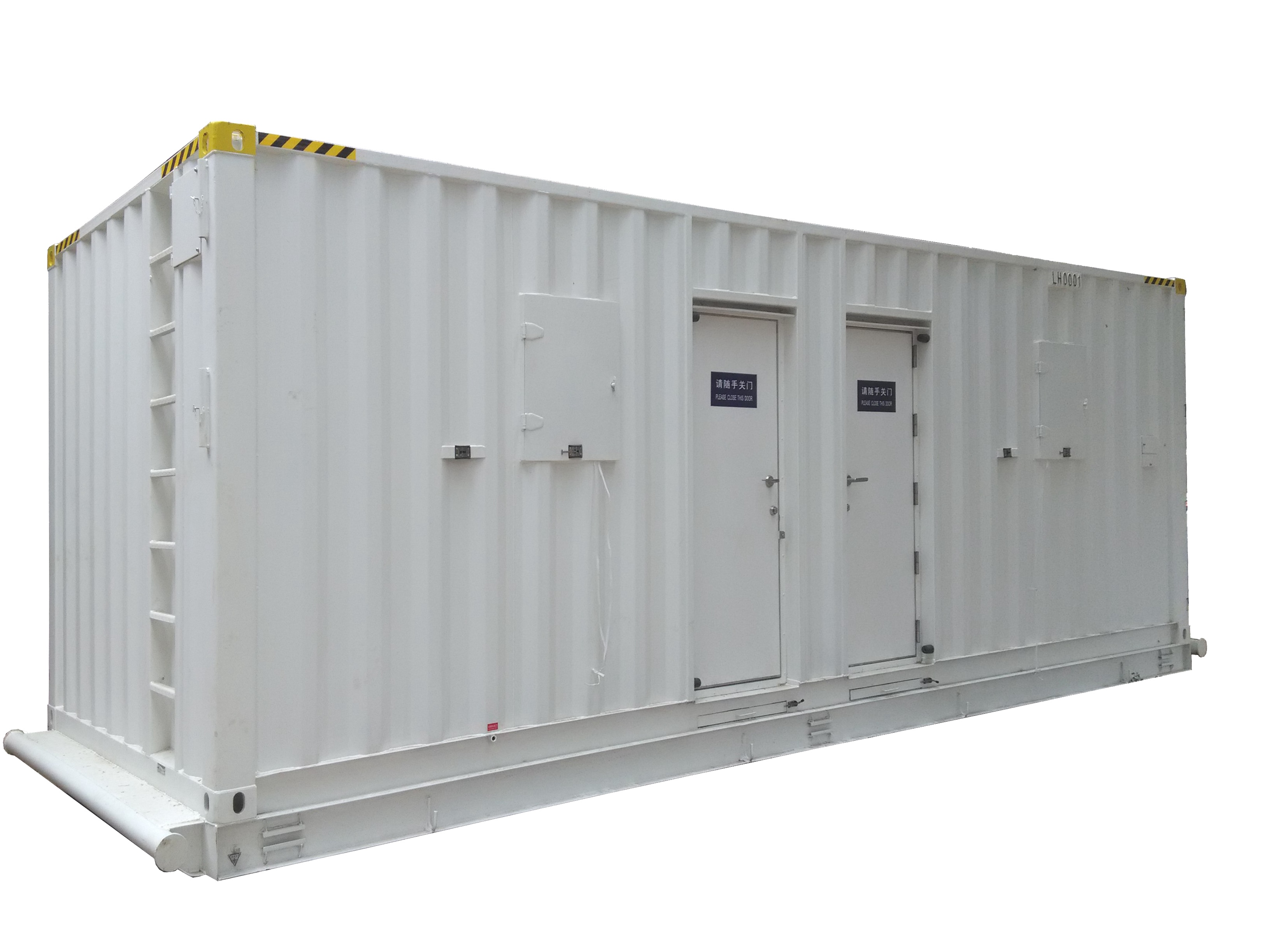

　　LH-DGN-I 多功能录井仪由仪器间、地质间和电缆仓三部分组成。其中仪器间内配置一台气测录井仪(可扩展为综合录井仪)、一台地化录井仪(包括：热解评价、热解色谱、残余碳分析)及辅助设备；地质间内置两台保真砂样风干箱、一台地质荧光仪及地质辅助设备，并可根据用户需求增加岩屑图像采集分析仪和定量荧光分析仪。

　　该仪器将传统的气测仪器房、地化录井房和地质房整合为一体，适合目前低成本勘探的需求。

产品参数

气测分析

C1-C5分析周期：≤30 S；

色谱1%C1与1%C2分离度：≥0.9；

烃类最小检测浓度：≤10PPm(甲烷)；

烃类测量范围：10ppm~100%(甲烷)；

CO2测量范围：0.01%~100%；

地化温度控制系统

控温精度：0.1℃；

柱箱：室温以上8℃～400℃；

柱箱程序升温：8阶，速率0.1～30℃/min；

柱箱程序升温重复性：≤1％(50℃--250℃ , 10℃/min)；

柱箱降温速度：≤6分钟(环境温度≤27℃)；

地化检测系统

FID检测限　Mt≤5x10-12g/s ；

FID基线噪声＜10x10－14A；

FID基线漂移＜6x10－13A/30min；

砂样风干部分

加热功率：3000W；

温度调节范围：室温~180℃；

优势特色

★集录井地质房、仪器房于一体，结构紧凑

★传感器采集传输可采用CAN总线和无线传感器两种方式，安装拆卸方便，可扩性强

★全烃、CO2连续分析和C1-C5组分30S快速分析，避免了薄油气层的漏失，同时可根据数据对油气层进行解释评价

★软硬件均按综合录井仪模式进行设计配置，加装所需传感器即为综合录井仪

★将热解评价、热解色谱和残余碳分析功能进行集成，形成单一机柜，占用空间小，使用方便；柜底部的万向轮和调整支脚，方便移动和固定

★双保真砂样风干箱及排风系统设计，给现场使用提供了方便，提高了工作效率

★砂样干燥采用热风循环方式，干燥温度可控可调，可同时干燥12盘砂样

★可根据用户需求进行功能的灵活配置，也可增配岩屑图像采集分析仪和定量荧光分析仪
